Wir machen Strom: 12v Starterbox

Da mir ja anscheinend trotz allem Enthusiasmus doch keiner wirklich beim Strom machen hilft, mach ich halt mal was ich kann und bau das ganze Zeug modulweise auf.

Modul #001 + 12STB

Modul Nummero Eins ist die 12v-STarterBox 12STB:

Damit kann man den Generator mit einer 12v Batterie starten und dann auf den Generatorstrom umschalten, wenn er läuft.

Hier sind die Werte noch nicht ausgemessen.

Der Variable Widerstand (so heisst das wirklich, nicht "Potentiometer", das ist "eigentlich" was bisschen anderes.) dient dazu, um die richtige Stromstärke an das angehängte Gerät zu schicken. Dies könnte auch an einer eigenen Leitung hängen, später mal vielleicht...  ;)

Intern ist alles ganz einfach mit Kabelklemmen zusammengehängt, so dass man jederzeit das Setup ändern kann:

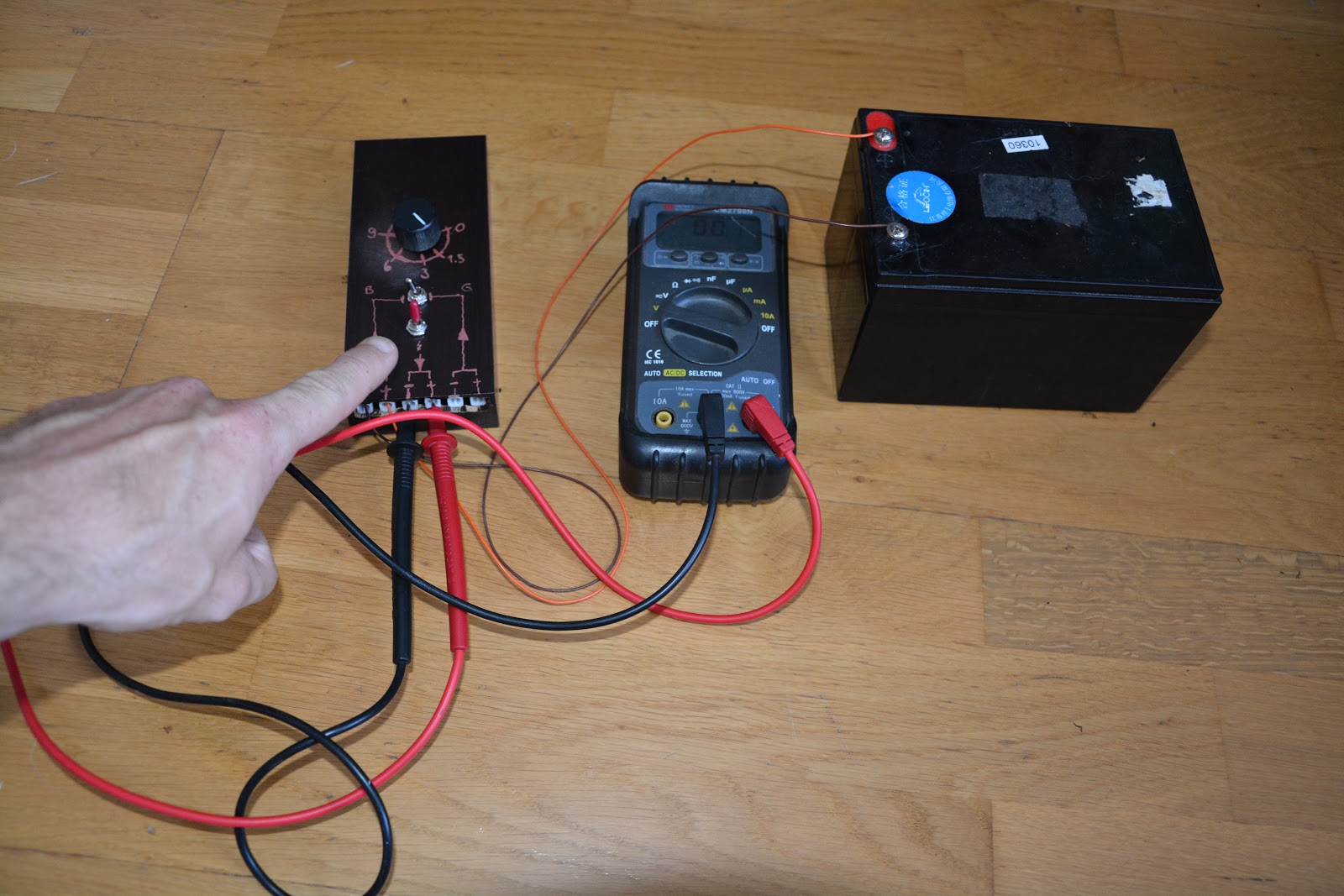

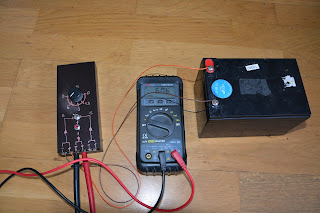

Und schliesslich die ausgemessenen Werte:

Anschaltern uuuund...

1.5V

3V

6V

9V

12V

Also es braucht einen Variablen Widerstand, ich hab hier 100k, zwei 6-Pin Schalter (je 3 pro Leitung), ein paar Kabel und Kabelklemmen und ne hübsche Box. :)

Hier ist der Leitungsplan:
(Anscheinend hab ich irgendwo GND mit 12v vertauscht, es zeigt ja Minus an...egal, Hauptsache es zeigt überhaupt was an, DU hast ja GAR NIX gemacht. So. *weck weck :)*)

[TODO: leitungsplan]
