Fernsofagestell

Ein Multifunktionsmöbel. Ich wollte den Fernseher nicht immer sehen, wenn er aus ist. Darum kann man ihn nun im Gestell herunter lassen, so dass er vom Palett/Sofa verdeckt wird.

Neueste Version 2020: Ich habe das Palett rausgeschmissen, das war hässlich und zu breit und umständlich zum Bewegen (das Gestell stand im Palett drin, damit alles ein bisschen besser hält).

Nun habe ich einfach noch drei Bretter/Böden des selben Regalsystems vor die ganze Sache geschraubt. Dazwischen würde noch ein Plexiglas mit Spiegelfolie passen. Foto kommt, wenn ich eins hab. :) Hier die Fotos der Endversion, unten die Fotos des Originalaufbaus.

Und nun gehts los, also...erstmal die Originalfotos:

Teile

2 bis 3 Europallet: Neu: Schraube einfach 3 Böden von einem der Regale an die Vorderseite. Davor kannst du ein normales Sofa oder etwas anderes stellen...
1 Sofakissen in Palettgrösse: Neu: siehe oben.
2 LANDI Regale aus Holz für je c.a. 20.-, hier kann man evt. auch diese aus dem Hornbach nehmen.
1 Handwinde vom Hornbach und 3 M10 Schrauben und Muttern dazu (nicht dabei).
2mm Stahlseil
1 Scharnier in der Breite eines Brettchens der Regalbretter.
Holzschrauben (siehe Regale, solche. Und noch welche für das Scharnier)
ein paar Rollen und anderes Stahlseilbefestigungszeug (Todo)
1 (LG XYZ) Fernseher mit der Breite 75cm oder so, glaubs 82cm Diagonale..muss einfach reinpassen.
1 Backblech (hab ich gebraucht) für die Aufhängung am Fernseher.

Aufbau

--> Beim Backblech ein paar Löcher machen, damit es an die Löcher des Fernsehers passt, und anschrauben. Dabei darauf achten, dass die Anschlüsse frei bleiben.
     --> Zwei Karabiner dran machen.

Hier habe ich einfach in ein Blatt Papier die Löcher rein gedrückt und dieses dann auf das Backblech geklebt. Somit hatte ich die Löcher auf jeden Fall an der richtigen Stelle.



--> Ein Regal wird aufgebaut, und zwar mit dem obersten, zweitobersten und zweituntersten Boden
  Der Fernseher wird dann an die vorderen Beine gelehnt.

--> Der übrige Boden dieses Regals wird auseinander genommen.
--> Dann hat man vier lange Brettchen übrig (und zwei Kurze):

   Eines davon kommt seitlich unter den zweitobersten Boden an das vordere Bein. Ein Teil eines zweiten auch noch, damit die ganze Höhe ausgefüllt ist bis zum unteren Boden.

ACHTUNG: Das ist V1, mach die hintere Leiste NICHT dran, stattdessen oben noch ein Teil an die Seite!

Das dritte davon kommt auf der anderen Seite auf dieselbe Weise hin. ABER: Du musst ein Stück abschneiden und mit dem Scharnier wieder dran machen, damit du später den Fernseher rein- und rausnehmen kannst.  Dieses ist nur zum ein bisschen den Fernseher verschieben, um ihn schräg stellen zu können. Hier ist die hintere Leiste relativ egal, da oben eh nur ein Boden hinkommt. Da kannst du selbst entscheiden, was du nehmen willst (siehe unten).

Das ganze verschrauben...

Beim Teil mit dem Scharnier ein Loch von der Seite reinmachen und einen Nagel reinstecken oder so als Blockierung.

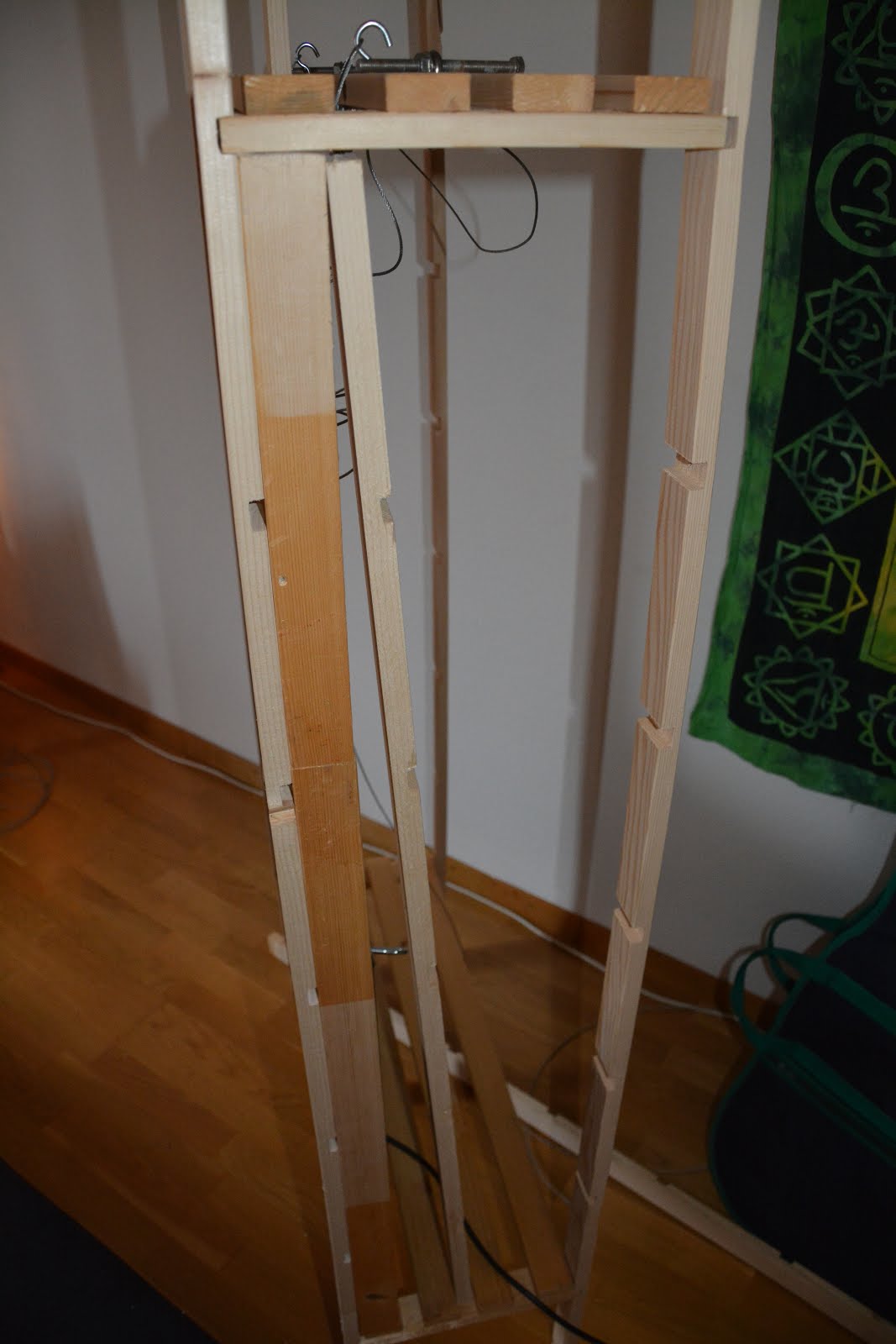

Das zweite Regal wird partiell auseinander genommen:
Ein Bein muss an das eine Brett ohne Scharnier, so dass man (wieder) kürzere Böden hinten rein machen kann. Dazu muss ein Stück oben und unten abgeschnitten werden, damit es auf den untersten Boden des ersten Regals gestellt werden kann und bis zum zweitobersten Boden kommt, und mit dem vorderen Bein und den Brettchen dazwischen eine Seitenlaufleiste für den Fernseher bildet.

Dieses Bein noch nicht verschrauben: Erst kommen die Böden an dieses Teil, dann das ganze Gestell in das erste Regal.

Zwei Beine des neuen Regals werden gleich neben den Anschlüssen des Fernsehers an das erste Regal gemacht. Das eine ist dann zwischen den ersten zwei langen Brettern der Böden von vorne gesehen und stützt den Fernseher (noch weiter) von innen. Das andere ist hinten aussen auf derselben Breite.

Nur mal angestellt...

Nun werden bei drei Böden des neuen Regals jeweils eines der langen Bretter weggeschnitten, so dass die Böden weniger breit sind und hinter den Fernseher passen.

Dann werden zwei dieser Böden noch seitlich gekürzt, und das kürzere (Haltungs-)Brettchen wieder an das Ende geschraubt, auf Breite der zwei neuen Beine, so dass die Anschlüsse des Fernsehers nicht an die Regale rankommen.

Der oberste Boden muss nicht gekürzt werden, da die Anschlüsse darunter sind, doch man kann durchaus noch ein drittes kurzes Brett ranmachen an der Position der zwei neuen Beine.

Erst das gekürzte Bein an der RICHTIGEN Stelle anmachen, dann das Ganze in das erste Regal einbauen.

Siehst du das fehlende Bein...nicht?
Das letzte Bein kann man ganz am Schluss dran machen...

Fernseher reinstellen....uuuund....

Aufhängung

Erst mal wird bei der Handwinde das fette Stahlseil heraus genommen. Dieses ist viel zu dick. Das kannst du ins Auto legen und zum Abschleppen benutzen. :) (Nein!)

Das 2mm Stahlseil wird erst am Fernseher an einen Karabiner angemacht. (Hier schon komplett)

Dann wird es gerade nach oben gezogen, dort über eine Rolle, wieder gerade herunter, über eine Rolle am Karabiner auf die andere Seite.

Die obere Rolle habe ich einfach mit einer Stahlschraube auf das oberste Brett "gelegt".

(Das Bild ist von einer anderen, schlechteren Konfiguration)

Nun wieder über eine Rolle am (anderen) Karabiner hoch und dann direkt an die Winde angemacht.

Die Winde kann einfach auf das zweitoberste Brett gelegt werden. Sie muss nicht mal angeschraubt werden zum Testen. Mit der einen Hand muss man einfach die Bremse (so ein Knubel) bedienen UND gleichzeitig noch die Winde halten und ausrichten. Das Kurbeln selber gibt fast keinen Widerstand. Die Kurbel müsste sogar noch gekürzt werden, damit es weniger anstrengend ist.

Nun drehen wir den Fernseher mal hoch und stellen die Bremse. Unter dem Fernseher habe ich noch zwei Löcher gemacht und Stahlstifte rein gesteckt. Im hinteren Brett habe ich das Loch nicht ganz durch gemacht, so dass es den Stift hält und blockiert.

Die Stahlstifte habe ich vom Schlitten eines alten DVD-Gerätes. Die sind nur 3mm dick, recht lang und sehr stabil.

Also: Stifte raus, hochkurbeln, Stifte rein, Kurbel entspannen. Umgekehrt: Stifte raus, runterkurbeln, (Stifte rein) :)

 Vordergrund-Deko :)

Neu:

Siehe oben, schraube einfach drei Böden/Bretter desselben Regalsystems vorne dran. Darauf achten, dass das Loch vom Fernseh-Reinstell-Brettchen nicht blockiert wird. (Da hatte ich Glück, hui.) Das sieht dann besser aus und ist auch einfacher zum Verschieben und macht die ganze Sache auch ein bisschen stabiler.

Zwischen Fernseher und Bretter (also "hinten") kannst du auch ein Plexiglass-Brett mit Fenster-Spiegelfolie reinschieben. Wenn der Fernseher nicht läuft, dann spiegelt das einfach, ansonsten sieht man den Fernseher hinten durch leuchten. Leider hab ich gerade kein Plexi überig.

Alt:

Nun kann man bei einem Europalett zwei der hinteren Bretter wegnehmen und die zwei mittleren Klötze dazu auch. Das komplette Regal kann nun zwischen die untersten Palettbretter gestellt werden. Der Ferseher sollte nun hinter dem Palett sein und nur die Regale sichtbar...wenn der Fernseher unten ist.

Die anderen Paletts davor legen und das Sofakissen drauf.

Comics rein. (Leider passen nichtmal die LTBs von der Höhe her rein.)

Viel Spass, mir hats jedenfalls Spass gemacht.

;) Ohne Software :)

(: Wayne intressierts? :)

Raspi Music Server Tutorial

Die Intention hierbei war, dass ich von jedem Gerät aus Musik auf der [einen] Stereoanlage abspielen kann.

Es besteht aus mehreren "Teilen":

+ Musikserver Mopidy
+ Frontend RompR
+ Mein File-Upload-Frontend.

+ Eventuell dann noch ein paar Scripts um die Dateisystemscans zu automatisieren und...so...

First things first:

System

Wir installieren erstmal das Standard Raspian auf dem Raspi:
Hier herunterladen: https://www.raspberrypi.org/downloads/raspbian/
(Es braucht nur die Lite-Version, ohne Desktop)

...und mit Etcher auf die MicroSD-Karte gebrannt:
https://www.balena.io/etcher/

So, nun stopfen wir die microSD in den Raspi und schalten den mal an (inkl. Bildschirm und Tastatur).

Login: pi
Password: raspberry (Deutsche Tastatur: raspberrz)

Erstmal richten wir die Maschine richtig ein:

sudo raspi-config

Dort dann erstmal das WLAN einrichten und eventuell SSH aktivieren. Desweiteren ändern wir das Passwort.

SSH kann man unter "Interfacing Options" einrichten.

Unter "Advanced Options" wird dann noch die Option "Expand Filesystem" ausgewählt.

Danach rebooten wir mal:

sudo reboot

Webserver

Dann machen wir ein update und installieren erstmal Apache. Die Verzeichnisse von Apache benutzen wir dann auch für die Musik.

sudo apt-get update
sudo apt-get upgrade

sudo apt-get install apache2 php

mit "ifconfig" findet man die aktuelle IP heraus. Damit mal testen...Webseite sollte auftauchen.

Dateisystem-Interface

Nun laden wir mein Filesystem-Frontend in das Apache-Webverzeichnis.

Dazu brauchen wir git:

sudo apt-get install git

cd /var/www/html
sudo git clone https://github.com/ben0bi/ben0biUploader.git

Unter [IP]/ben0biUploader ist dieser dann zu finden. Du kannst das Verzeichnis auch umbenennen.
Wir müssen hier noch einiges einstellen:

Öffne die Konfigurationsdatei mit einem Editor:

sudo nano ben0biUploader/index.php

Unkommentiere dort die zwei Zeilen unter dem SHOW-Kommentar. Diese musst du später wieder ein-kommentieren. Damit siehst du auf der Webseite den SHA1-String des Passwortes, welches du eingibst. Speichere diesen String und schreibe ihn in

ben0biUploader/config/pageconfig.json

hinein. Schreibe dort auch den richtigen Pfad unter "REAL_UPLOAD_PATH" hinein.

Dieser Pfad muss nun noch dem www-data user zugehörig gemacht werden:

sudo chown www-data:www-data /var/www/html/ben0biUploader/FILESYS

Bei nano kannst du mit Ctrl-O speichern und mit Ctrl-X beenden.

Nun solltest du mit deinem Passwort reinkommen. Kommentiere die zwei Zeilen in index.php wieder ein. Du solltest eine Datei "empty.empty" sehen. Diese dient dazu, das Verzeichnis für git "sichtbar" zu machen. Mit dieser kannst du testen, ob alles geht (rename, delete). Erstellte neue Verzeichnisse kannst du auch wieder löschen.

Nun müssen wir höchstwahrscheinlich noch ein paar PHP-Variablen ändern:

Mache in /var/www/html eine Datei phpinfo.php und schreibe folgendes hinein:

<?php
phpinfo();
?>

Wenn du diese nun im Browser aufrufst, siehst du die PHP-Variablen deines Systems.

[IP]/phpinfo.php

Die Zahl bei upload_max_filesize ist vieeel zu tief. :)
Und zusätzlich müssen wir noch post_max_size verändern. Diese Zahl sollte ein bisschen höher als die upload_max_filesize sein.

Dazu öffnen wir das php-Konfigurationsfile:
In der PhpInfo steht ganz oben auch, wo das Konfigurationsfile zu finden ist. WARNUNG: Das System selbst gibt einen falschen Pfad an mit "php --ini". Die Datei in der phpinfo ist richtig.

Darin suchen wir mit CTRL-W nach den obigen Werten und schreiben was grösseres rein:
upload_max_filesize = 120M
post_max_size = 128M

Wieder speichern mit CTRL-O und Apache neu starten:

sudo apache2ctl restart

Mopidy Musik Server

Ich halte mich hier an folgende Artikel:
https://docs.mopidy.com/en/latest/installation/raspberrypi/#how-to-for-raspbian
http://blog.scphillips.com/posts/2013/01/sound-configuration-on-raspberry-pi-with-alsa/

Ok, erstmal schalten wir den Sound auf den Audio-Jack anstatt auf HDMI. Später wird er dann noch auf die externe USB-Soundkarte geschaltet, doch erstmal den Jack:

sudo raspi-config

Hier findest du unter "Advanced Options" einen Eintrag "Audio". Wähle dort "Force 3.5mm headphone jack".

Unter "Memory Split" geben wir noch eine kleinere Zahl ein (RAM für die Graphik), damit die Musik mehr RAM hat. 16 sollte reichen, vielleicht geht es sogar mit 8.

Reboote nun die Maschine.

Mit "alsamixer" kannst du die Systemlautstärke erhöhen.

Um die Lautstäke bei jedem boot einzurichten, schreiben wir folgendes in die Datei
/etc/rc.local, und zwar VOR "exit 0"

amixer set PCM -- 100%

Mopidy installieren:
wget -q -O - https://apt.mopidy.com/mopidy.gpg | sudo apt-key add -
sudo wget -q -O /etc/apt/sources.list.d/mopidy.list https://apt.mopidy.com/stretch.list

sudo apt-get update
sudo apt-get install mopidy Nun müssen wir noch ein paar Variablen einstellen. Erstmal einfach Mopidy starten:

mopidy

Dies startet nicht nur den Server sondern legt auch die wichtigen Dateien an, welche wir noch konfigurieren müssen. Zumindest das Verzeichnis muss gesetzt werden. Also erst mal CTRL-C, um den Server zu unterbrechen, dann:

nano ~/.config/mopidy/mopidy.conf

Bzw. /etc/mopidy/mopidy.conf

Dort suchen wir die Einträge [local] und [file](?) und kommentieren das Wichtige aus:
enabled=true
media_dir = PFAD ZU DEINEM MUSIKVERZEICHNIS*


* der Pfad sollte derselbe sein, welcher für die Dateioperationen oben benutzt wird.
Also hier zum Beispiel: /var/www/html/ben0biUploader/FILESYS

Schliesslich noch für RompR weiter unten:

[mpd]
connection_timeout = 120

Nun richten wir mopidy ein, dass es beim booten startet:

sudo systemctl enable mopidy

Um den aktuellen status zu sehen, benutze:

sudo systemctl status mopidy

Andere wichtige Kommandos:
sudo systemctl start mopidy
sudo systemctl stop mopidy
sudo systemctl restart mopidy


Und vor allem:
sudo mopidyctl local scan

RompR Frontend

RompR ist das Web-Frontend für Mopidy.
https://fatg3erman.github.io/RompR/
https://fatg3erman.github.io/RompR/Installation-on-Linux-Alternative-Method

Für RompR braucht es mysql und anderes, also installieren wir das:

sudo apt-get install mysql-server mysql-client php-mysql php-curl php-gd php-json php-xml php-mbstring imagemagick

Um die datenbank besser zu administrieren installieren wir evt. noch Phpmyadmin:
sudo apt-get install phpmyadmin

Im Browser sollte nun phpmyadmin aufrufbar sein:
[IP]/phpmyadmin

Falls du nicht rein kommst, musst du noch(mal) phpmyadmin konfigurieren:

sudo dpkg-reconfigure phpmyadmin

Danach laden wir das release in das home directory:
wget https://github.com/fatg3erman/RompR/releases/download/1.23/rompr-1.23.zip

...und entzippen es:

unzip rompr-1.23.zip

Und machen schliesslich im Web-Verzeichnis einen Link darauf:

sudo ln -s /PATH/TO/ROMPR /var/www/html/rompr

und machen noch ein paar andere Sachen:

cd [rompr]
mkdir prefs
mkdir albumart
sudo chown www-data prefs
sudo chown www-data albumart

Aktiviere nun noch ein paar Apache-Module:

sudo a2enmod expires
sudo a2enmod headers
sudo a2enmod deflate
sudo a2enmod php7.0

Alles andere entnimmst du bitte dem zweiten Link oben. Da muss noch das Inet konfiguriert werden und MySql und Zeug und Sachen...

Externe USB-Soundkarte

Zu guter Letzt bauen wir noch eine externe USB-Soundkarte ein.
Der Raspi-Sound ist nämlich nicht wirklich brauchbar.

https://raspberry.tips/raspberrypi-tutorials/raspberry-pi-usb-soundkarte-unter-raspbian-einrichten

[Weiteres folgt, computer arbeitet...)
